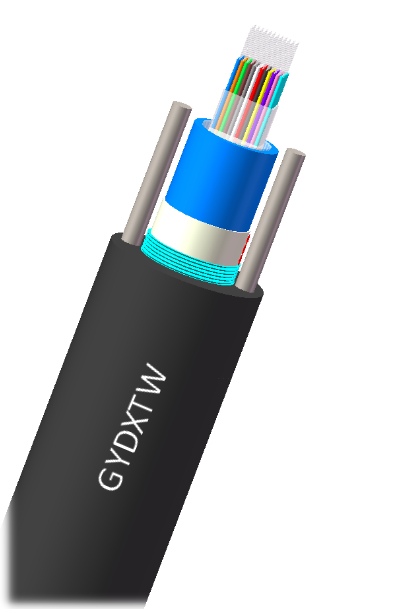

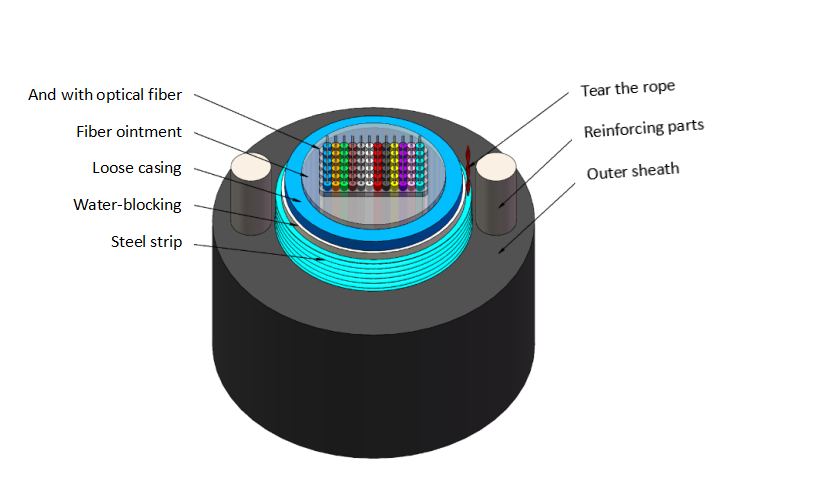

製品の説明 [ 金属補強コンポーネント、鋼-ポリエチレン結合シース中心束管型完全充填通信屋外リボン光ケーブル ] 光ケーブルの構造は、マルチモードまたはシングルモード光ファイバーテープを高弾性プラスチックに挿入して、内部に防水コンパウンドを充填したルーズチューブを形成し、ケーブルの中心に配置することです。チューブの外側は、水と鋼テープで長手方向に巻かれています。2本の平行な鋼線が、ケーブル敷設用の補強コンポーネントとしてポリエチレンシースに埋め込まれています。
Youdaoplaceholder0 敷設方法：パイプライン、自己支持型架空など。
Youdaoplaceholder0 適用範囲：長距離通信やオフィス間通信などに適しており、主に幹線ループでの配線に使用されます。
Youdaoplaceholder0 実行基準：YD/T 981.2-2009 アクセスネットワーク用光ファイバーテープケーブル：中心管型。
Youdaoplaceholder0 製品の特徴：
① ルーズチューブ内の光ファイバーバンドの余長を合理的に設計し、正確に制御することで、光ケーブルに優れた機械的性能と環境性能を付与します。
② 光ケーブルはコンパクトな構造です。鋼テープとルーズチューブの間に止水材を追加することで、光ケーブルの防湿・止水効果を確保するだけでなく、光ケーブル敷設後のルーズチューブの戻りを小さくすることができます。
③ 光ケーブルは優れた柔軟性と耐曲げ性を備えています。
④ ケーブルコアに長手方向に巻かれた鋼テープにより、光ケーブルはより優れた防湿効果を発揮し、同時に、ある程度の圧縮抵抗と、げっ歯類による損傷を防ぐ能力を備えています。
⑤ リボン光ファイバーは、光ファイバーの密度と光ケーブルに設置されるファイバーの量を大幅に増加させます。ファイバーバンドの中間から取り出しやすく、接続が容易で、清掃が容易で、設置コストが低くなっています。
Youdaoplaceholder0 技術パラメータ（代表値）：
| モデル | コア |
外径 /mm |
引張 /N | 圧迫 N/100mm | 最小曲げ半径 /mm |
シングルモード光 ファイバー減衰 dB/KM |
適用温度 /℃ |
参考重量 光ケーブルの kg/KM |
||||
| 長期間 | 短期間 | 長期間 | 短期間 | 動態 | 静態 | 1310nm | 1550nm | |||||
| GYDXTW | 48 | 13.4 | 600 | 1500 | 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 |
170
|
| GYDXTW | 72 | 14.2 | 600 | 1500 | 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 192 |
| GYDXTW | 96 | 14.6 | 600 | 1500 | 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 202 |
| GYDXTW | 144 | 16.0 | 600 | 1500 | 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 240 |
| GYDXTW | 288 | 18.8 | 600 | 1500 | 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 322 |
| GYDXTW | 432 | 20.4 | 600 | 1500 | 300 | 1000 | 20D | 10D | ≤0.36 | ≤0.22 | -40～+60 | 370 |
