起源の場所:
中国
ブランド名:
YUANTONG
証明:
ISO
モデル番号:

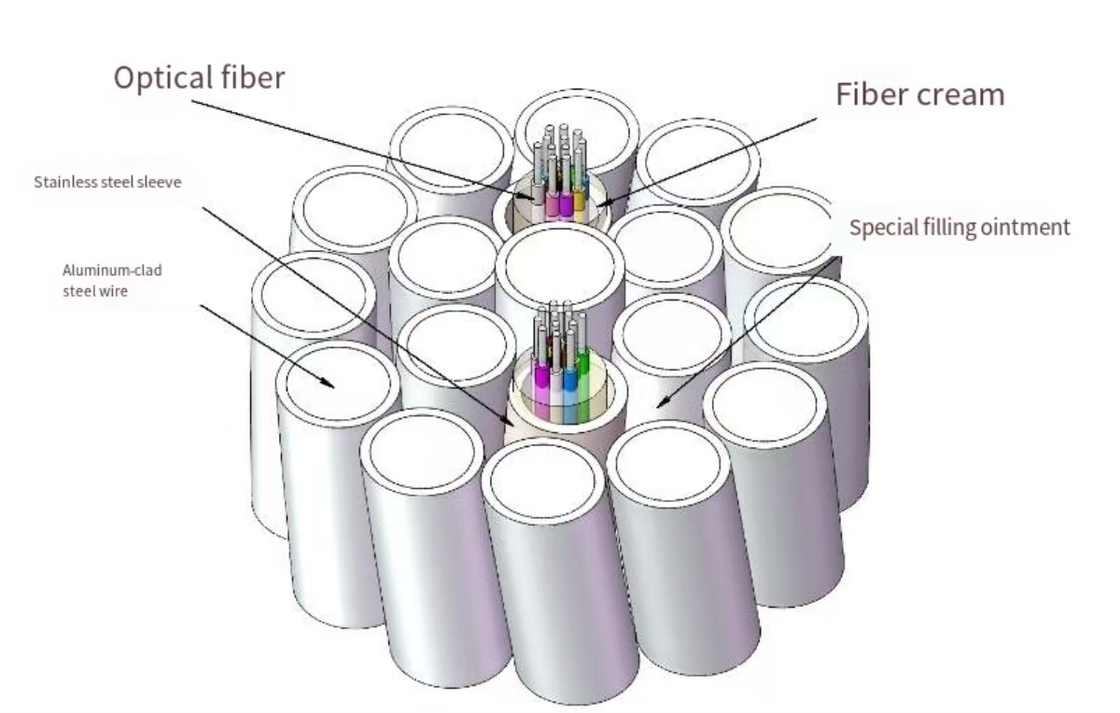

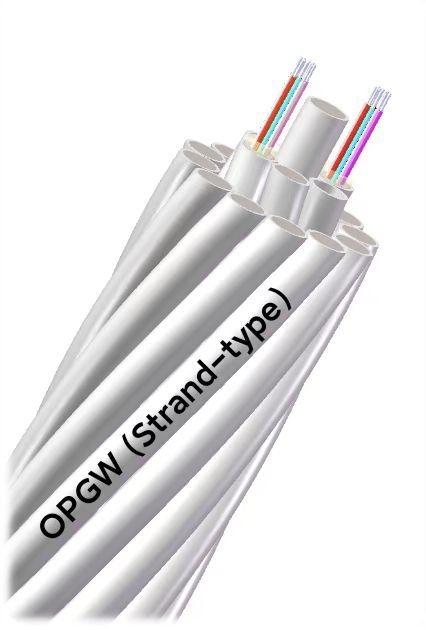

OPGW ストランドタイプ
連絡 ください

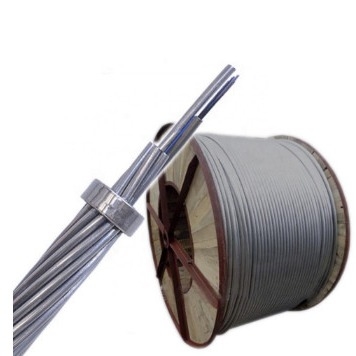

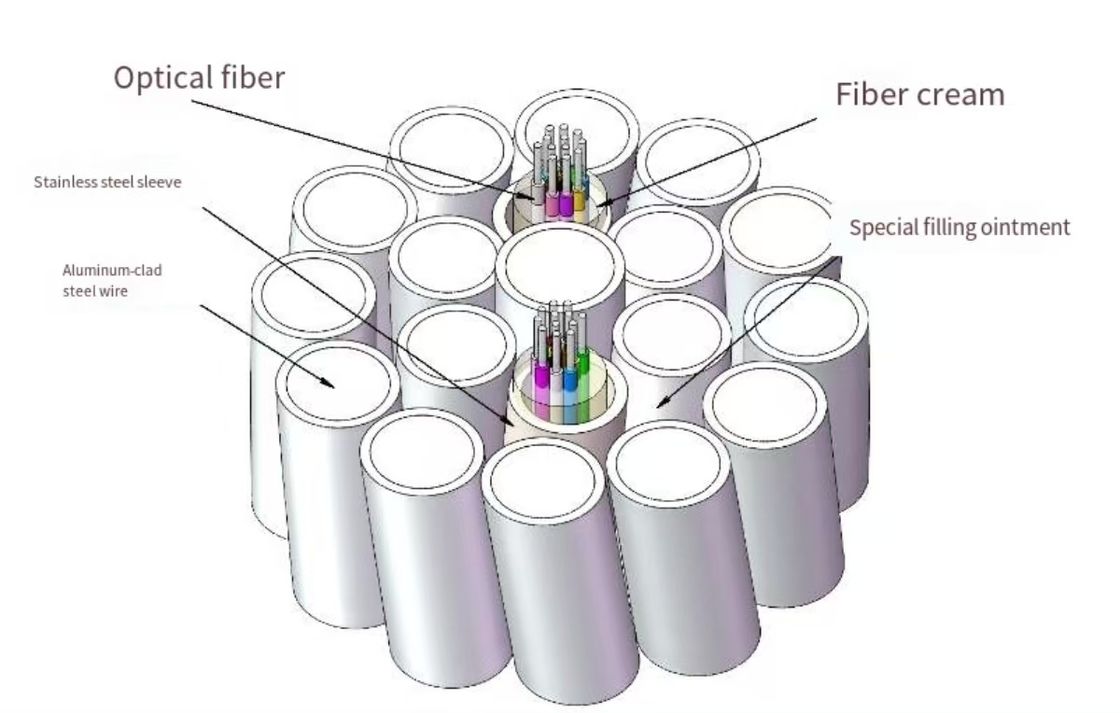

製品説明: 光ファイバー複合型上空接地線 (OPGW) は,光ファイバーを含む上空接地線の一種である.複数の機能を備えた,上空の接地線や光通信など主に110kV以上の通信線や新しく建設された上空高電圧送電システムで使用されます.また,古い上空高電圧送電システムの既存の接地線を交換するために使用できますOPGW オプティカルケーブルは,金属線で包まれ,より信頼性があり,安定し,安全です.オーバーヘッドの地面ケーブルと光ケーブルが1つに統合されるので建設期間を短縮するだけでなく,建設コストも削減します.OPGWがアルミニウムで覆われた鋼鉄線またはアルミニウム合金線から作られている場合送電線の潜伏電源電流の削減など,複数の利点をもたらすことができる.電源周波数過剰電圧を低下させる電気線が通信線に干渉し,危険な影響を与えるため,光ファイバーの特性,例えば電磁気干渉防止と軽量性により,最適な吊り位置や電磁性腐食の問題を考慮することなく 送電線塔の上部に設置できますしたがって,OPGWは高い信頼性,優れた機械性能,比較的低コストを備えています.この技術は,新しい接地線を敷くときや,既存の接地線を交換するときに特に適切で経済的です.特殊構造は,ユーザーの要求に応じてカスタマイズすることができます.

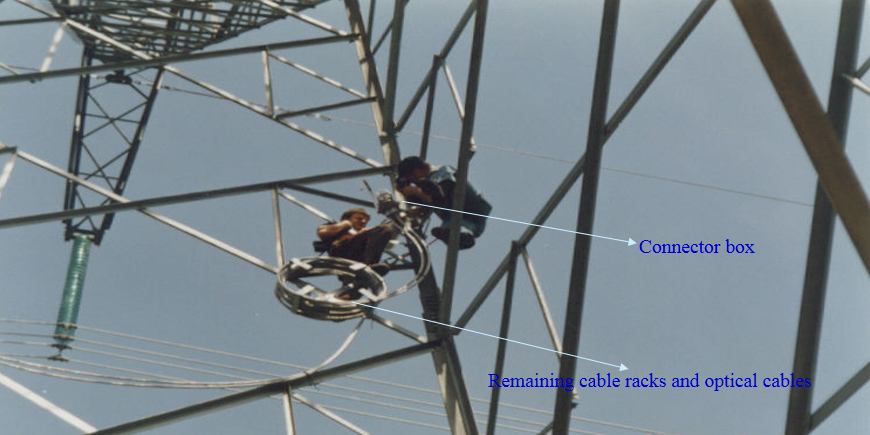

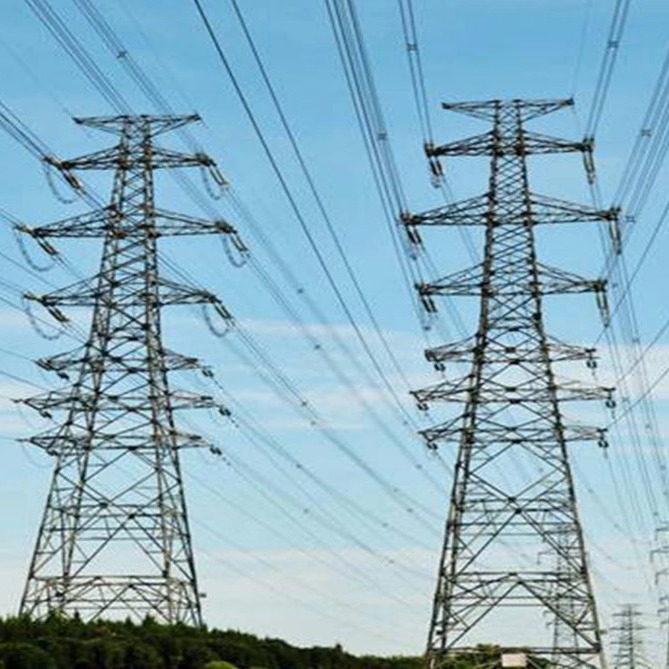

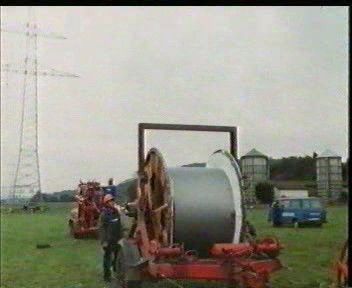

敷設方法:高圧伝送塔の上空で使用されます.
実行基準:DL/T 832-2016 光ファイバー複合型上空接地線,JB/T 8999-2014 光ファイバー複合型上空接地線など
製品の特徴:
1 110kv を超えた高電圧の線では,ステップ間隔は比較的大きい (一般的に250M以上);
2 維持しやすくて,線越しの問題を解決しやすく,機械性能が大きな線越しの要件を満たすことができます.
3 OPGW の外層は金属装甲ででき,高電圧侵食や劣化には影響しない.
4OPGWは,建設中に電力を切断しなければならないため,電源の切断による損失が大きい.したがって,OPGWは,新たに建設された110kV以上の高電圧線で使用されるべきである.OPGWのパフォーマンス指標において短回路電流が大きいほど,装甲にはより良い導体が必要で,それに対応して張力強度が低下します.短回路電流容量を増やすためにケーブルの直径と重さを増加させるため,金属の横断面を増加させなければなりません.敷設中に線塔の強度指標に厳格な要求が課されるべきです.
技術パラメータ (典型値)
| モデル | 横切りの面積/mm | 外径/mm | 折りたたみ力/KN | 体重 kg/KM |
| OPGW | 60 | 10.8 | 62.7 | 390 |
| OPGW | 70 | 11.4 | 80.8 | 480 |
| OPGW | 80 | 12 | 84.6 | 540 |
| OPGW | 90 | 12.6 | 87.3 | 590 |
